G107邢臺段繞城改建工程 -邢臺焦化廠鐵路分離式立交
主梁截面由預制開口鋼箱梁和現澆預應力混凝土橋面板通過抗剪連接器組成,鋼箱梁底寬為3.5米，橫斷面為單箱單室，懸臂長度1米。結構中心線處鋼梁高度1.9米,橋面板厚0.3米，主梁結構中心線處全高2.2米。橋面板寬16.5米。橋梁橫坡通過腹板不等高形成橋面鋪裝等厚。

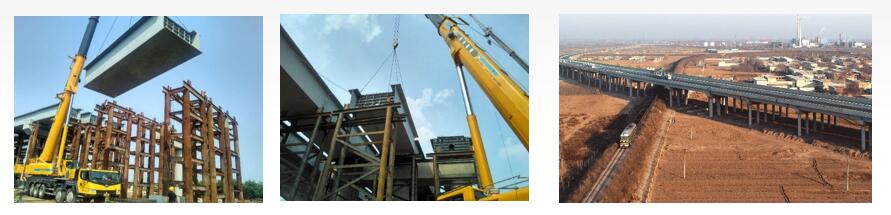

全橋共計6根梁，預制鋼梁根據實際情況共分5個制作段，各個分段長度分別為：B、D制作段20米；C制作段平均35米；A、E制作段平均30米。鋼梁在工廠或?qū)Ｓ脠?chǎng)地進行焊接制作，然后在按口處搭設臨時支架安裝鋼梁，采用高強螺栓連接，形成純鋼面的單孔鋼箱梁,再鋪設模板，安裝體內預應力鋼束，澆筑橋面混凝土，達到設計強度后，張拉預應力鋼束并拆除臨時支架、將體系轉換成三孔連續梁，再安裝二期恒載(橋面鋪裝、撞護欄等)，即可成橋。
