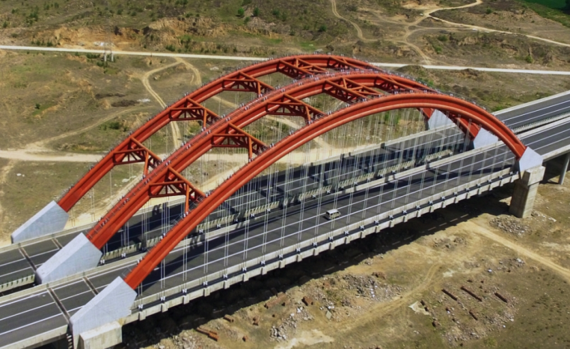

冀南地區大跨度 鋼管混凝土拱橋-邢汾高速南水北調大橋

點擊數：16882021-06-11 08:51:44　來源: 邢臺路橋千山橋梁構件有限責任公司

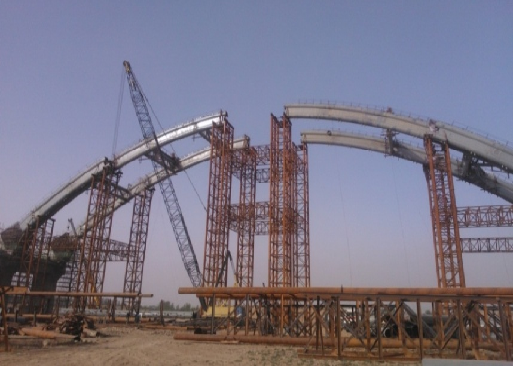

1-146m下承式鋼管混凝土剛架系桿拱橋
計算跨徑140m，計算矢高30m，拱軸線為二次拋物線。
拱肋采用啞鈴形截面：上、下弦桿采用Φ1300×18mm鋼管，腹板采用δ18mm鋼板。
 C50自密實微膨脹混凝土，鋼管管內、腹板腔內吊桿采用雙吊桿形式
