點擊數：8402023-04-20 08:51:16 來源: 邢臺路橋千山橋梁構件有限責任公司

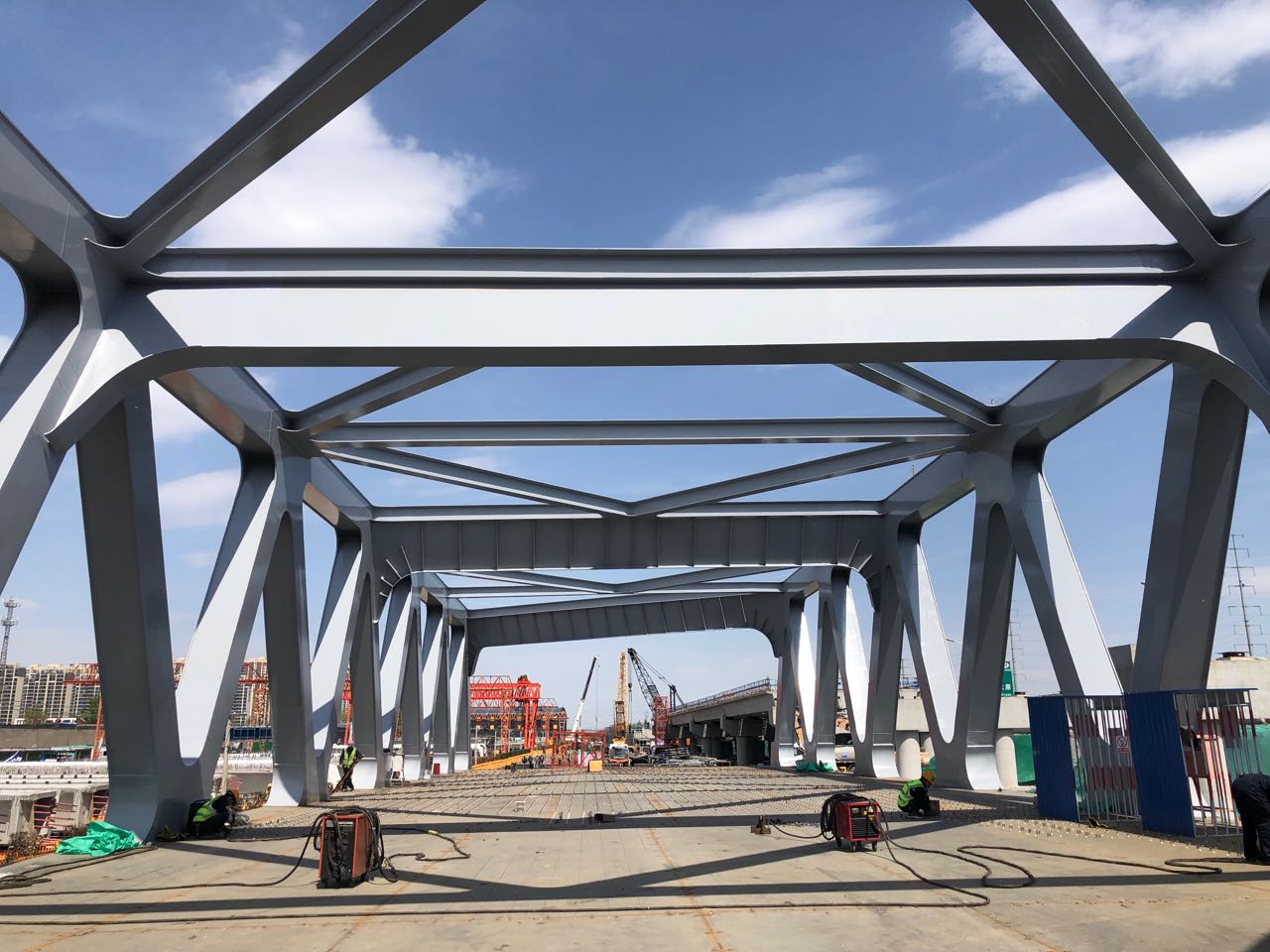

石家莊市復興大街涉鐵涉渠段市政化改造工程該項目鋼結構包括橋面板、橋面橫梁、下弦桿、腹桿、上弦桿、上平聯、門梁七部分全部由千山公司生產制作并安裝施工，工程量約2374噸。
石津干渠橋，與石津干渠斜交角度約 117.4°，橋梁采用 1×75.4m 下承式斜交鋼桁梁，橋梁寬度18.45m，凈寬16.85m，主桁中心高度9m，節間長度9.15m。
主桁上下弦桿及腹桿均采用箱型截面；上平聯采用K型撐，工字型截面；下橫梁除端橫梁采用箱型截面外其余采用工字型截面。橋面橫坡2%，兩側弦桿高差337mm。
